スクリューコンベヤ
ケーシングの中に軸を通し、スクリュー羽根を回転させて、輸送物に軸方向の推力を与えて搬送する装置です。
粉塵が全く出ない輸送機です。
用途：液体・気体・穀物などの細かい粒状のもの
FEATURE
スクリューコンベヤの特徴
- 気密性が高い
- 環境にやさしい

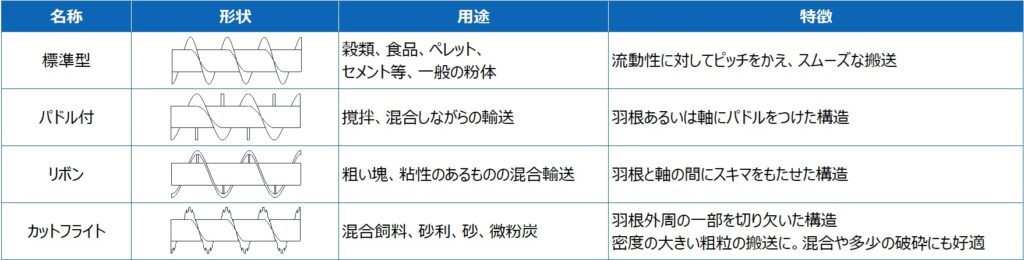

代表的なスクリュー羽根の形状

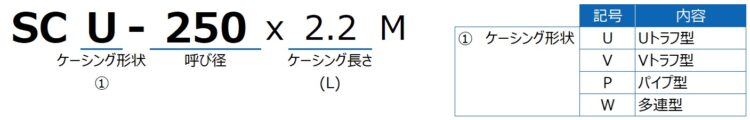

型式表記

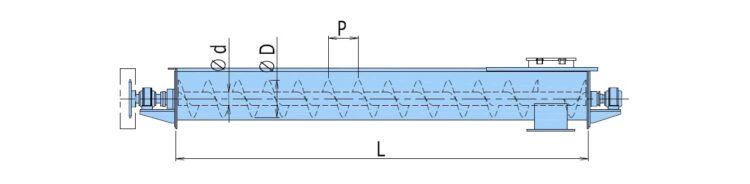

トラフ型の標準仕様と外形図
| 型式 | 呼び径 | 仕様 | 主要寸法 (mm) | |||||
| 回転数 (r.p.m) | 能力 (㎥/h) | 電動機 (kW) | 最大機長 (mm) | D | d | P | ||
| SC(U,V)-100 | 100 | 70 | 0.75 | 0.4 | 4400 | 100 | 60.5 | 80 |
| SC(U,V)-150 | 150 | 50 | 1.8 | 0.4 | 5400 | 150 | 89.1 | 120 |
| SC(U,V)-200 | 200 | 40 | 4.1 | 0.75 | 5000 | 200 | 89.1 | 150 |
| SC(U,V)-250 | 250 | 30 | 6.3 | 1.5 | 5800 | 250 | 114.3 | 200 |
| SC(U,V)-300 | 300 | 25 | 9.8 | 2.2 | 5700 | 300 | 114.3 | 240 |
| SC(U,V)-350 | 350 | 25 | 12.6 | 3.7 | 6900 | 350 | 165.2 | 250 |
| SC(U,V)-400 | 400 | 20 | 17.8 | 5.5 | 6800 | 400 | 165.2 | 315 |
※ 標準能力算定基準は、充填率45%、周速22〜28m/minです。
※ ケーシングおよび羽根は、t3.2・t4.5を標準でご用意しています。

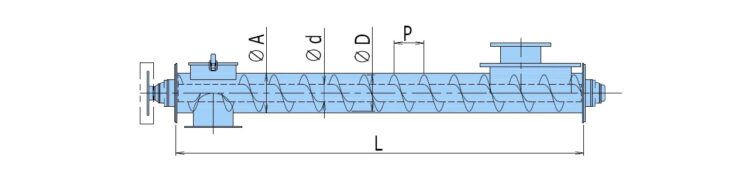

パイプ型の標準仕様と外形図
| 型式 | 呼び径 | 仕様 | 主要寸法 (mm) | ||||||
| 回転数 (r.p.m) | 能力 (㎥/h) | 電動機 (kW) | 最大機長 (mm) | D | d | P | A | ||
| SCP-100 | 100 | 70 | 0.64 | 0.4 | 3700 | 95 | 60.5 | 80 | 100A |
| SCP-150 | 150 | 50 | 1.4 | 0.4 | 4500 | 145 | 89.1 | 100 | 150A |
| SCP-200 | 200 | 40 | 3.9 | 0.75 | 4200 | 195 | 89.1 | 150 | 200A |
| SCP-250 | 250 | 30 | 6.0 | 1.5 | 4900 | 245 | 114.3 | 200 | 250A |
| SCP-300 | 300 | 25 | 9.5 | 2.2 | 4800 | 295 | 114.3 | 240 | 300A |
| SCP-350 | 350 | 25 | 12.2 | 3.7 | 6000 | 330 | 165.2 | 280 | 350A |
| SCP-400 | 400 | 20 | 15.1 | 5.5 | 6000 | 380 | 165.2 | 320 | 400A |
※ 標準能力算定基準は、充填率45%、周速22〜28m/minです。
※ ケーシングおよび羽根は、t3.2・t4.5を標準でご用意しています。
この製品・技術を使用した

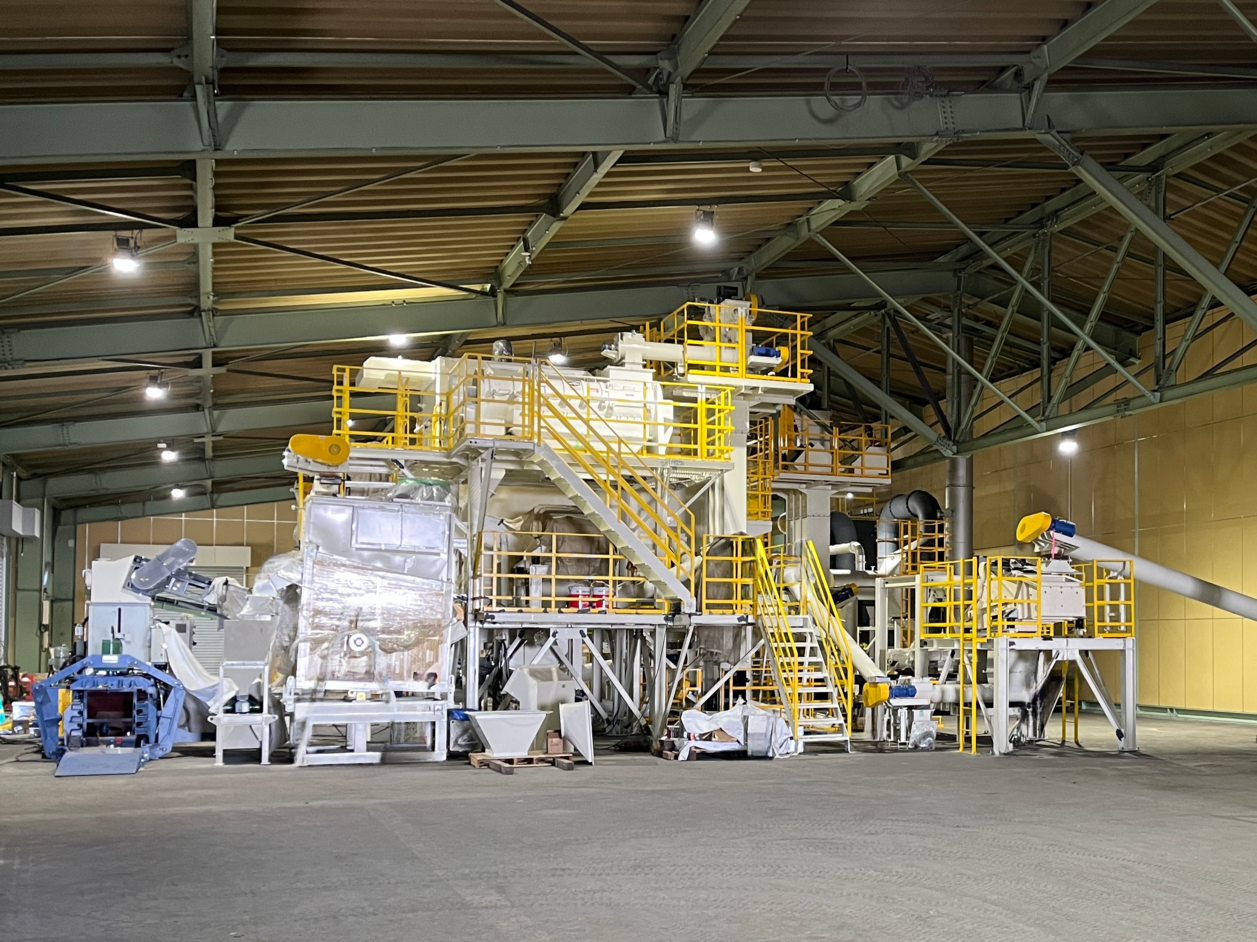

納入実績
