エフコンオートパッカ
従来、倉庫積み込みやトラック積み込みには2～3人の作業員が必要でしたが、新しい方法では1人での作業が可能です。
袋詰め作業をより正確に計量し、時間当たりの袋詰め数が迅速に行えます。
最大秤量は1000kgで、精度は±1kgです。
FEATURE
エフコンオートパッカの特徴
- エフコンバッグの取付けが簡単
- 自動で吐出口にセット
- 受入シュートが可動式なので低位置でのエフコンバッグの取付け可能
- 充填量の精度が正確(精度1000kgで1kg)
- 秤量機が組込まれ自動計量充填可能

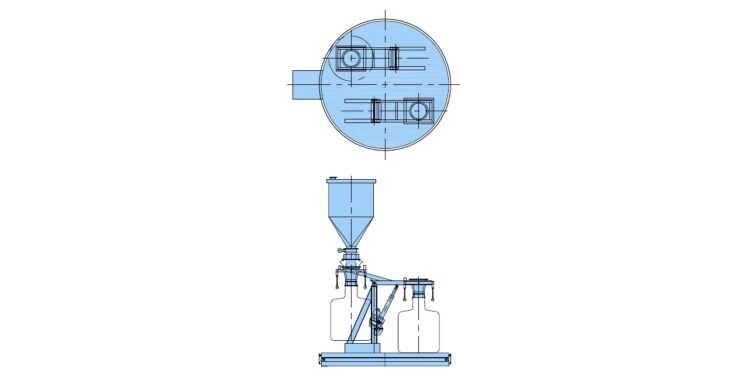

R型エフコンオートパッカ
仕様
最小目盛：100 g
能力：60 〜 100 袋/Hr
設置方法：固定式
はかり：ロードセル3点
バッグ吊方式：アーム式
バッグクランプ：ウルトラバンド固定式 (自動離脱装置式)
集塵口付：30㎡/min必要
作動
- 計量したい重量を制御盤の設定器で設定します
- ターンテーブルのⒶⒷⒸⒹの位置で、次の作動をします
Ⓐ 袋セット位置 エフコンバッグをセットし易くするため、受入シュートの高さはⒹ位置から回転する間に下りてきます
Ⓑ 待機位置 ⒶからⒷへテーブルが回転する間に、受入シュートの高さは上昇し、袋詰の状態になります
Ⓒ 充填位置 計量ホッパから計量された量だけ製品がバッグに充填されます
Ⓓ 袋はずし位置 ⒸからⒹへテーブルが回転する間に、ウルトラバンド離脱装置が働いてバッグと受入シュートが分離し、
受入シュートは更に高い位置へ任意に操作可能です - 以降は、この4ステップの繰り返しで運転をします
- 安全および誤動作防止のため1ステップ毎に以下を行います
① エフコン充填機は、待機状態となる
② Ⓓ位置充填エフコン搬出確認スイッチON
③ Ⓐ位置空エフコン取付確認スイッチON
④ エフコン充填および充填エフコン撤去安全確認リミットスイッチ
⑤ ②③④の3信号OKで、インターロック解除
⑥ ターンテーブル90度回転動作に入る
