フレコン自動吸取装置

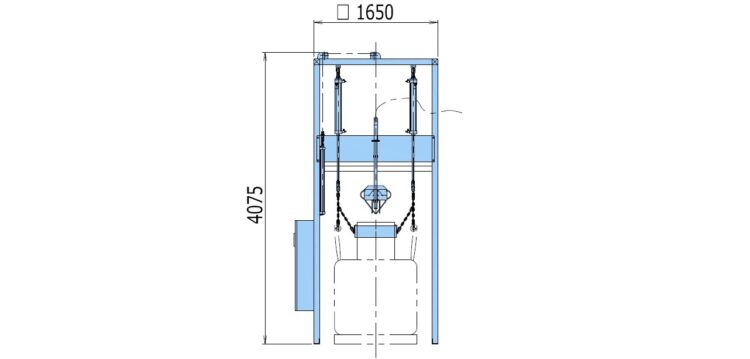

標準外形図

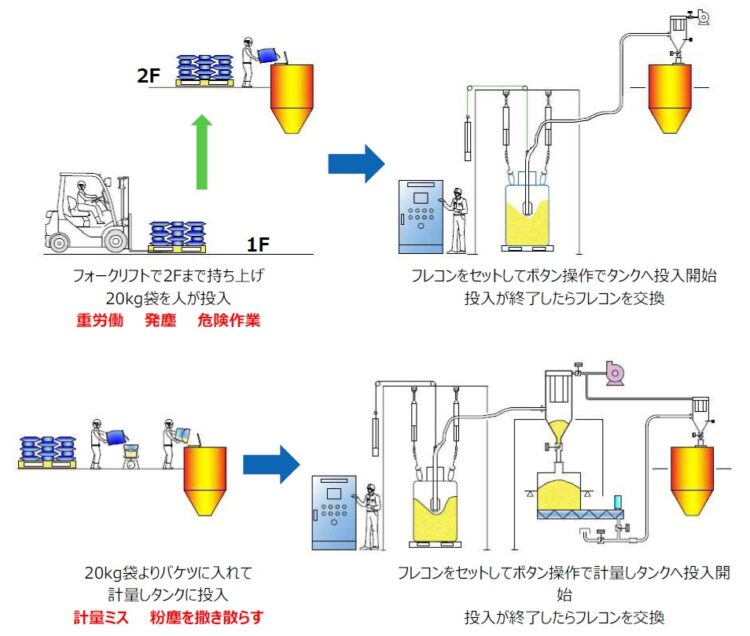

まだこんな作業していませんか

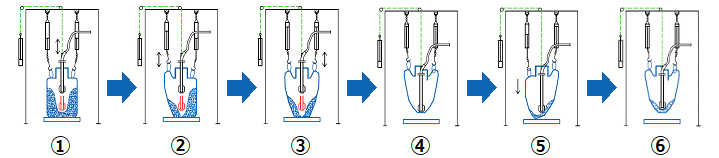

吸取時の動作

① ノズル上下して吸引
② 左側フレコン紐上げ
③ 右側フレコン紐上げ
④ 少量になると持ち上がる
⑤ 左右を上下させて底部の粉体まで吸収
⑥ 完全になくなったら上限スイッチにてお知らせ+圧力センサLow継続で自動停止

注意事項
フレコンの形状や内容物の物性によって、最後まで吸取りができない場合があります。
特に流動性の悪い粉体では吸取りが不可能です。ご採用にあたって、テストが必要となる場合があります。

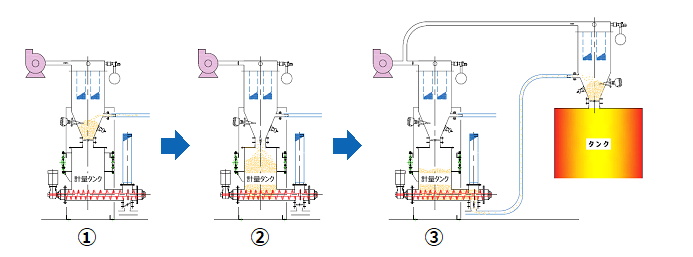

計量時の動作

① フレコンより吸収、集塵機にためる
② 集塵機から計量タンクに落とす
③ 計量タンクより軽量しながらタンクへ輸送する

テスト機仕様

吸取ユニット：フレコンφ1100xH1000、約1ton程度、接紛部SUS304
計量ユニット：計量槽70L(max100kg)、輸送ホースφ38、フィーダ(スクリュー式φ150)

テスト機の貸し出しも行っておりますのでご相談ください。
