乾燥・冷却
ドラムドライヤ
液状、泥状、ケーキ状の原料の連続処理に適します。

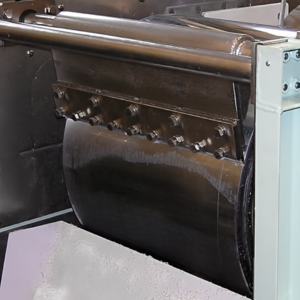

蒸気などの熱媒体を使用して加熱されたドラムの表面に原料を薄膜状に付着させ、ドラムが1回転する間に乾燥させ、スクレーパ刃で乾燥品を掻きとります。
ドラムドライヤは、操作条件に応じて大気圧式と真空式に分類され、ドラムの数によってシングル式とダブル式に分けられます。
原料の供給方法もさまざまであり、物性に合った最適な方法を選択できます。
用途：染料、顔料、化学薬品、食品、高濃度廃水、脱水ケーキ等
FEATURE
ドラムドライヤの特徴
- 濃縮、脱水の操作が不要
- 密閉式を採用することにより溶剤の回収が可能
- 濃度の希薄なものから高濃度のものまで処理可能
- 系外への熱の持ち出しが少ない。熱効率がよい
- 乾燥時間が60秒以内と極めて短時間。熱に敏感な原料にも対応可能
- シンプルな構造で洗浄が容易。多品種の処理も簡単

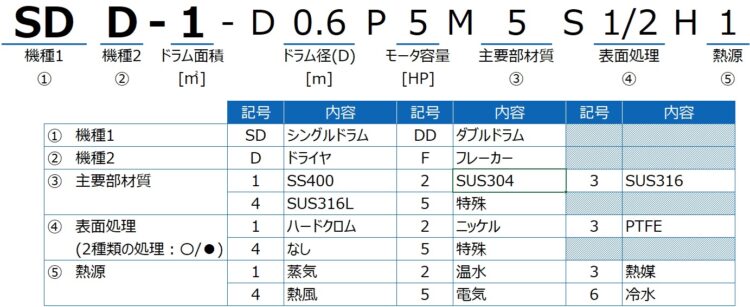

型式表記

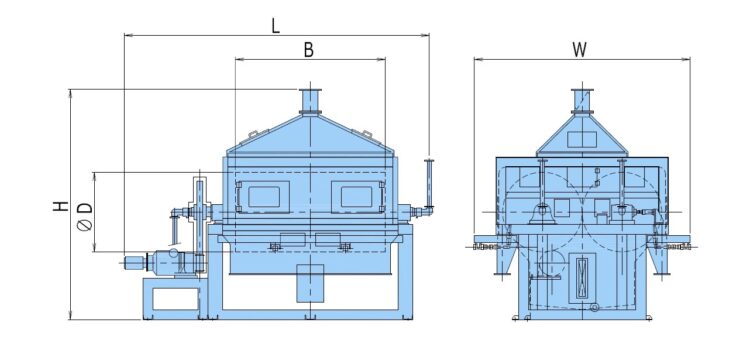

標準仕様と外形図
| 型式 | 仕様 | 主要寸法 (mm) | |||||
| ドラム面積 (㎡) | 電動機 (kW) | D | B | W | L | H | |
| SDD-0.5 | 0.5 | 0.75 | 635 | 300 | 1100 | 2100 | 1600 |
| SDD-1 | 1.0 | 0.75 | 635 | 550 | 1100 | 2350 | 1600 |
| SDD-2 | 2.0 | 1.5 | 635 | 1000 | 1100 | 2800 | 1600 |
| SDD-3 | 3.0 | 2.2 | 950 | 1000 | 1500 | 2800 | 2000 |
| SDD-4.5 | 4.5 | 2.2 | 950 | 1500 | 1500 | 3400 | 2000 |
| SDD-6 | 6.0 | 3.7 | 1270 | 1500 | 1800 | 3500 | 2500 |
| SDD-8 | 8.0 | 5.5 | 1270 | 2000 | 1800 | 4250 | 2500 |
| SDD-11 | 11.0 | 7.5 | 1270 | 2800 | 1800 | 5300 | 2500 |
| SDD-15 | 15.0 | 11.0 | 1590 | 3000 | 2100 | 5800 | 3000 |
| SDD-20 | 20.0 | 15.0 | 1590 | 4000 | 2100 | 7000 | 3000 |
| DDD-1 | 1.0 | 0.75 | 635 | 300 | 1800 | 2100 | 1800 |
| DDD-2 | 2.0 | 1.5 | 635 | 550 | 1800 | 2350 | 1800 |
| DDD-4 | 4.0 | 2.2 | 635 | 1000 | 1800 | 2800 | 2000 |
| DDD-6 | 6.0 | 3.7 | 635 | 1500 | 1800 | 3900 | 2000 |
| DDD-9 | 9.0 | 5.5 | 950 | 1500 | 2600 | 3900 | 2500 |
| DDD-12 | 12.0 | 7.5 | 950 | 2000 | 2600 | 4550 | 2700 |
| DDD-16 | 16.0 | 7.5 | 1270 | 2000 | 3350 | 4650 | 3300 |
| DDD-22 | 22.0 | 11.0 | 1270 | 2800 | 3350 | 5700 | 3500 |
| DDD-30 | 30.0 | 15.0 | 1590 | 3000 | 4000 | 6000 | 3800 |
| DDD-40 | 40.0 | 15～22 | 1590 | 4000 | 4000 | 7200 | 4000 |
