乾燥・冷却
真空ウイングドライヤ
両持式または片持式の撹拌羽根を備えた円筒型または溝型の真空容器に原料を投入し、ジャケットおよび撹拌軸からの伝熱を利用して、均一に乾燥させながら撹拌・混合・粉砕を行います。
撹拌羽根にはパドル型やリボン型などがあり、原料に適した形状のものを選びます。
造粒性や付着性のある原料にはパドル型の羽根を使用し、容器内に破砕棒を配置して乾燥速度を向上させます。
用途：染料、顔料、金属酸化物、金属水酸化物、化学薬品、廃水脱水汚泥等
FEATURE
真空ウイングドライヤの特徴
- 粉状・粒状のものだけでなく、液状・泥状・ケーキ状のものの乾燥も可能
- 真空下で低温乾燥のため、熱感受性の強い原料にぴったり
- 破砕棒の採用で、造粒を防止。付着した原料も剥離でき乾燥速度が速くなる
- 反応・濃縮・晶析・乾燥・粉砕が1台でできる
- コンデンサを用いることで、溶剤の回収が容易
- 特殊材料での制作も可能

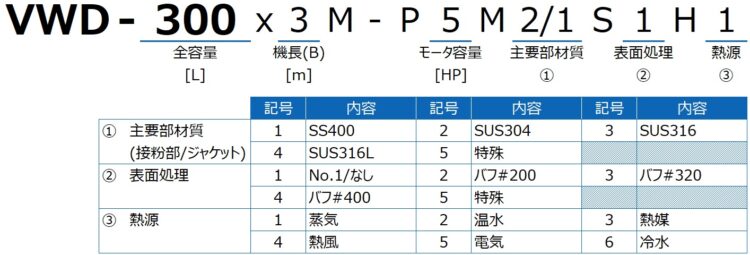

型式表記

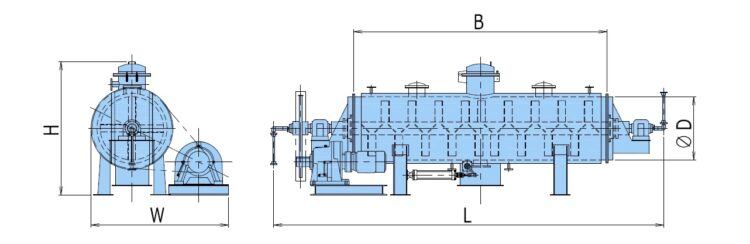

標準仕様と外形図
| 型式 | 仕様 | 主要寸法 (mm) | |||||
| 全容量 (L) | 電動機 (kW) | D | B | W | L | H | |
| VWD-100 | 100 | 2.2 | 340 | 1500 | 900 | 2700 | 1300 |
| VWD-200 | 200 | 2.2 | 460 | 1500 | 1100 | 2700 | 1500 |
| VWD-300 | 300 | 2.2～3.7 | 500 | 1850 | 1300 | 3100 | 1600 |
| VWD-500 | 500 | 2.2～3.7 | 620 | 2000 | 1450 | 3200 | 1800 |
| VWD-800 | 800 | 3.7～5.5 | 635 | 3000 | 1550 | 4300 | 2150 |
| VWD-1000 | 1000 | 5.5～7.5 | 700 | 3000 | 1550 | 4300 | 2150 |
| VWD-1500 | 1500 | 7.5～11 | 795 | 3400 | 1800 | 4700 | 2400 |
| VWD-2000 | 2000 | 11～15 | 850 | 4000 | 1800 | 5300 | 2600 |
| VWD-3000 | 3000 | 15～19 | 985 | 4500 | 2000 | 5800 | 2800 |
| VWD-4000 | 4000 | 15～19 | 1110 | 4750 | 2300 | 6100 | 3000 |
