UF型集塵機
粉塵をろ布で捕集するシェーキング式の高性能集塵機です。
集塵装置を設置する際には、じん挨の粒度が細かく、高い集塵率を求める場合や、空調設備の整った工場内で集塵し、屋外排気を避けたい場合に最適です。
また、集塵箇所が広い工場内の各所に点在する場合や、生産ラインの変更等が予期される場合に、大がかりな集塵装置を設置するよりも、特別な基礎工事が不要で移動の簡単なためご利用ください。
用途
化学・食品、窯業、機械、木工、鋳造、飼料・肥料
FEATURE
UF型集塵機の特徴
- 強い吸引力 (ターボファン)
- ダストチャンバが大きく、取出しが簡単
- ダストの払落しが簡単確実
- 故障知らずの高い信頼性
- 騒音の少ないM1型、M2型、M3型が選択できる
- 省スペースでの設置可能。移動が簡単で基礎も不要
- 長年使ってもかわらない吸引力
- 集塵率は99.9%以上。吐出空気の室内排出も問題なし

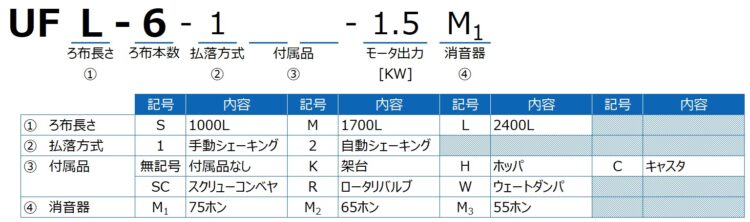

型式表記

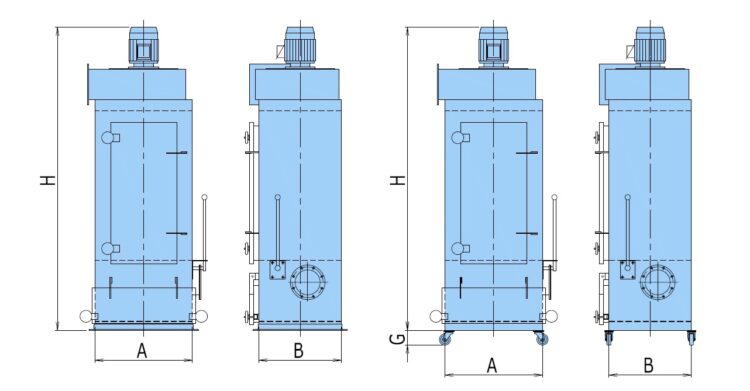

UFS型の標準仕様と外形図
| 型式 | 仕様 | 主要寸法 (mm) | ||||||
| ファン風量 (㎥/min) | ファン出力 (kW) | ろ布本数 | ろ布面積 (㎡) | A | B | H | G | |
| UFS-6-□-0.75 | 10 | 0.75 | 6 | 2.5 | 500 | 400 | 1903 | 99 |
| UFS-12-□-1.5 | 20 | 1.5 | 12 | 5 | 650 | 550 | 2022 | 99 |
| UFS-20-□-2.2 | 30 | 2.2 | 20 | 8.4 | 800 | 700 | 2072 | 99 |
| UFS-35-□-3.7 | 50 | 3.7 | 35 | 14 | 1100 | 850 | 2168 | 144 |
※ ファン標準静圧は2.5kPaです。
※ 自動シェーキング式の場合、シェーキングモータは各機種とも0.1kWモータを使用します。

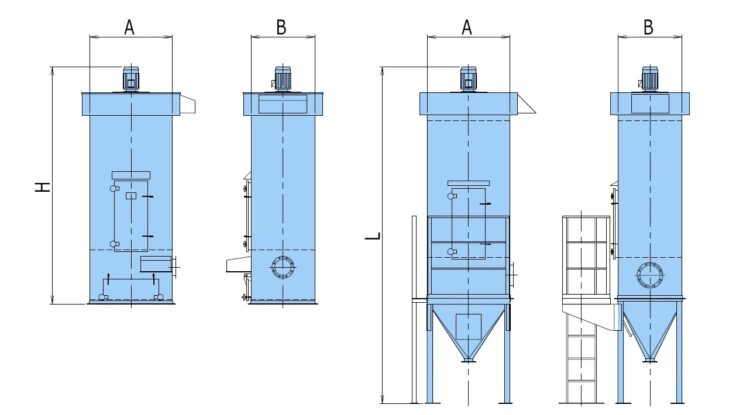

UF型の標準仕様と外形図
| 型式 | 仕様 | 主要寸法 (mm) | ||||||
| ファン風量 (㎥/min) | ファン出力 (kW) | ろ布本数 | ろ布面積 (㎡) | A | B | H | L | |
| UFM-12-□-0.4 | 7～5.5 | 0.4 | 12 | 8.4 | 650 | 550 | 2785 | 4301 |
| UFM-12-□-0.75 | 14～11 | 0.75 | 2813 | 4328 | ||||
| UFM-12-□-1.5 | 28～22 | 1.5 | 2932 | 4447 | ||||
| UFM-20-□-0.75 | 14～11 | 0.75 | 20 | 14 | 800 | 700 | 2813 | 4478 |
| UFM-20-□-1.5 | 28～22 | 1.5 | 2932 | 4597 | ||||
| UFM-20-□-2.2 | 42～33 | 2.2 | 2982 | 4647 | ||||
| UFM-35-□-1.5 | 28～22 | 1.5 | 35 | 24 | 1100 | 850 | 2932 | 4847 |
| UFM-35-□-2.2 | 42～33 | 2.2 | 2982 | 4897 | ||||
| UFM-35-□-3.7 | 70～55 | 3.7 | 3078 | 4993 | ||||
| UFM-60-□-2.2 | 42～33 | 2.2 | 60 | 42 | 1700 | 1100 | 2982 | 5397 |
| UFM-60-□-3.7 | 70～55 | 3.7 | 3078 | 5493 | ||||
| UFM-60-□-5.5 | 105～82.5 | 5.5 | 3225 | 5640 | ||||
| UFM-88-□-3.7 | 70～55 | 3.7 | 88 | 60 | 1850 | 1400 | 3648 | 5643 |
| UFM-88-□-5.5 | 105～82.5 | 5.5 | 3795 | 5790 | ||||
| UFM-88-□-7.5 | 140～110 | 7.5 | 3933 | 5928 | ||||
| UFM-120-□-5.5 | 105～82.5 | 5.5 | 120 | 84 | 2250 | 1700 | 3795 | 6140 |
| UFM-120-□-7.5 | 140～110 | 7.5 | 3933 | 6278 | ||||
| UFM-120-□-11.0 | 210～165 | 11.0 | 4022 | 6367 | ||||
| UFM-165-□-7.5 | 140～110 | 7.5 | 165 | 115 | 2600 | 1850 | 3933 | 6578 |
| UFM-165-□-11.0 | 210～165 | 11.0 | 4022 | 6667 | ||||
| UFM-165-□-15.0 | 280～220 | 15.0 | 4952 | 6707 | ||||
| UFL-12-□-0.4 | 7～5.5 | 0.4 | 12 | 12 | 650 | 550 | 3356 | 4871 |
| UFL-12-□-0.75 | 14～11 | 0.75 | 3383 | 4898 | ||||
| UFL-12-□-1.5 | 28～22 | 1.5 | 3502 | 5017 | ||||
| UFL-20-□-0.75 | 14～11 | 0.75 | 20 | 20 | 800 | 700 | 3383 | 5048 |
| UFL-20-□-1.5 | 28～22 | 1.5 | 3502 | 5167 | ||||
| UFL-20-□-2.2 | 42～33 | 2.2 | 3552 | 5217 | ||||
| UFL-35-□-1.5 | 28～22 | 1.5 | 35 | 35 | 1100 | 850 | 3502 | 5417 |
| UFL-35-□-2.2 | 42～33 | 2.2 | 3552 | 5467 | ||||
| UFL-35-□-3.7 | 70～55 | 3.7 | 3648 | 5563 | ||||
| UFL-60-□-2.2 | 42～33 | 2.2 | 60 | 60 | 1700 | 1100 | 3552 | 5967 |
| UFL-60-□-3.7 | 70～55 | 3.7 | 3648 | 6063 | ||||
| UFL-60-□-5.5 | 105～82.5 | 5.5 | 3795 | 6210 | ||||
| UFL-88-□-3.7 | 70～55 | 3.7 | 88 | 88 | 1850 | 1400 | 4428 | 6213 |
| UFL-88-□-5.5 | 105～82.5 | 5.5 | 4575 | 6360 | ||||
| UFL-88-□-7.5 | 140～110 | 7.5 | 4713 | 6498 | ||||
| UFL-120-□-5.5 | 105～82.5 | 5.5 | 120 | 120 | 2250 | 1700 | 4575 | 6710 |
| UFL-120-□-7.5 | 140～110 | 7.5 | 4713 | 6848 | ||||
| UFL-120-□-11.0 | 210～165 | 11.0 | 4802 | 6937 | ||||
| UFL-165-□-7.5 | 140～110 | 7.5 | 165 | 165 | 2600 | 1850 | 4713 | 7148 |
| UFL-165-□-11.0 | 210～165 | 11.0 | 4802 | 7237 | ||||
| UFL-165-□-15.0 | 280～220 | 15.0 | 4842 | 7277 | ||||
※ ファン標準静圧は2～2.5kPaです。
