PRODUCTS
集塵
NM,NU型集塵機
ファンを外した集塵機専用タイプで、既存の設備にも組込みやすい製品です。
別置きファンをご希望のメーカー、スペックでご使用いただけます。
用途：作業者用環境集塵から粉体設備の集塵まで幅広くカバー
FEATURE
NM,NU型集塵機の特徴
- 本体が正方形なので、ファンの吐出方向が自由に変更可
- 省スペースで工事期間も最短
- データシステム化により常に省エネを選択しながら自動運転
- ダストの上昇速度が遅く、払い落し効果が大
- ダスト性状に合わせてろ過スピードを如何様にも設定可

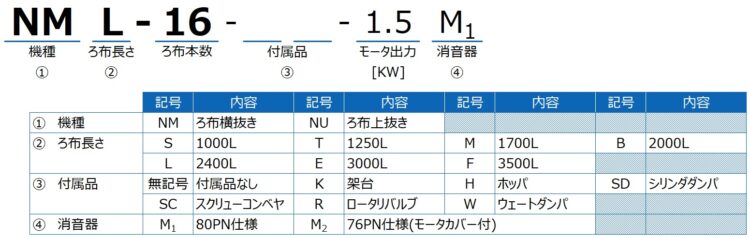

型式表記

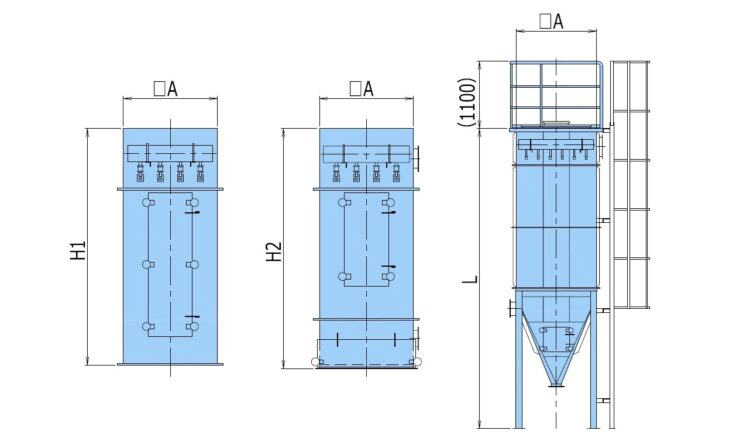

標準仕様と外形図
| 型式 (上抜タイプ / 横抜タイプ) |
仕様 | 主要寸法 (mm) | ||||
| ろ布本数 | ろ布面積 (㎡) | A | H1 | H2 | L | |
| NUS-9 / NMS-9 | 9 | 3.6 | 740 | 1350 | 1800 | 3000 |
| NUT-9 / NMT-9 | 4.5 | 1600 | 2050 | 3250 | ||
| NUM-9 / NMM-9 | 6.3 | 2050 | 2500 | 3700 | ||
| NUB-9 / NMB-9 | 7.5 | 2350 | 2800 | 4000 | ||
| NUL-9 / NML-9 | 9.0 | 2750 | 3200 | 4400 | ||
| NUE-9 / NME-9 | 11.3 | 3350 | 3800 | 5000 | ||
| NUS-16 / NMS-16 | 16 | 6.4 | 940 | 1350 | 1800 | 3150 |
| NUT-16 / NMT-16 | 8.0 | 1600 | 2050 | 3400 | ||
| NUM-16 / NMM-16 | 11.2 | 2050 | 2500 | 3850 | ||
| NUB-16 / NMB-16 | 13.3 | 2350 | 2800 | 4150 | ||
| NUL-16 / NML-16 | 16.0 | 2750 | 3200 | 4650 | ||
| NUE-16 / NME-16 | 20 | 3350 | 3800 | 5150 | ||
| NUS-25 / NMS-25 | 25 | 10 | 1140 | 1350 | 1800 | 3350 |
| NUT-25 / NMT-25 | 12.5 | 1600 | 2050 | 3600 | ||
| NUM-25 / NMM-25 | 17.5 | 2050 | 2500 | 3950 | ||
| NUB-25 / NMB-25 | 20.8 | 2350 | 2800 | 4250 | ||
| NUL-25 / NML-25 | 25 | 2750 | 3200 | 4650 | ||
| NUE-25 / NME-25 | 31.3 | 3350 | 3800 | 5150 | ||
| NUT-36 / NMT-36 | 36 | 18.0 | 1340 | 1600 | 2050 | 3200 |
| NUM-36 / NMM-36 | 25.2 | 2050 | 2500 | 3650 | ||
| NUB-36 / NMB-36 | 29.9 | 2350 | 2800 | 3950 | ||
| NUL-36 / NML-36 | 36.0 | 2750 | 3200 | 4350 | ||
| NUE-36 / NME-36 | 45.0 | 3350 | 3800 | 4950 | ||
| NUF-36 / NMF-36 | 52.2 | 3850 | 4300 | 5450 | ||
| NUT-49 / NMT-49 | 49 | 24.5 | 1540 | 1800 | 2400 | 3400 |
| NUM-49 / NMM-49 | 34.3 | 2250 | 2850 | 3850 | ||
| NUB-49 / NMB-49 | 40.7 | 2250 | 3150 | 4150 | ||
| NUL-49 / NML-49 | 49.0 | 2950 | 3550 | 4550 | ||
| NUE-49 / NME-49 | 61.3 | 3450 | 4050 | 5050 | ||
| NUF-49 / NMF-49 | 71.1 | 3950 | 4550 | 5550 | ||
| NUT-64 / NMT-64 | 64 | 32.0 | 1740 | 1800 | 2400 | 3400 |
| NUM-64 / NMM-64 | 44.8 | 2250 | 2850 | 3850 | ||
| NUB-64 / NMB-64 | 53.1 | 2250 | 3150 | 4150 | ||
| NUL-64 / NML-64 | 64.0 | 2950 | 3550 | 4550 | ||
| NUE-64 / NME-64 | 80.0 | 3450 | 4050 | 5050 | ||
| NUF-64 / NMF-64 | 92.8 | 3950 | 4550 | 5550 | ||
| NUM-81 / NMM-81 | 81 | 56.7 | 2240 | 2350 | 3100 | 4200 |
| NUB-81 / NMB-81 | 67.2 | 2650 | 3400 | 4500 | ||
| NUL-81 / NML-81 | 81.0 | 3050 | 3800 | 4900 | ||
| NUE-81 / NME-81 | 101.3 | 3650 | 4400 | 5500 | ||
| NUF-81 / NMF-81 | 117.5 | 4150 | 4900 | 6000 | ||
| NUM-100 / NMM-100 | 100 | 70.0 | 2470 | 2450 | 3100 | 4200 |
| NUB-100 / NMB-100 | 83.0 | 2750 | 3400 | 4500 | ||
| NUL-100 / NML-100 | 100.0 | 3150 | 3800 | 4900 | ||
| NUE-100 / NME-100 | 125.0 | 3750 | 4400 | 5500 | ||
| NUF-100 / NMF-100 | 145.0 | 4250 | 4900 | 6000 | ||
| NUM-121 / NMM-121 | 121 | 84.7 | 2700 | 2450 | 3950 | 4450 |
| NUB-121 / NMB-121 | 100.4 | 2750 | 4250 | 4750 | ||
| NUL-121 / NML-121 | 121.0 | 3150 | 4650 | 5150 | ||
| NUE-121 / NME-121 | 151.3 | 3750 | 5250 | 5750 | ||
| NUF-121 / NMF-121 | 175.5 | 4250 | 5750 | 6250 | ||
| NUM-144 / NMM-144 | 144 | 100.8 | 2930 | 2500 | 4000 | 4700 |
| NUB-144 / NMB-144 | 119.5 | 2800 | 4300 | 5000 | ||
| NUL-144 / NML-144 | 144.0 | 3200 | 4700 | 5400 | ||
| NUE-144 / NME-144 | 180.0 | 3800 | 5300 | 6000 | ||
| NUF-144 / NMF-144 | 208.8 | 4300 | 5800 | 6500 | ||
※ 標準払落間隔は20秒、コンプレッサエア圧は0.4〜0.7MPaです。
※ 処理風量は、ろ布面積÷0.7を毎分処理風量(㎥/min)の目安としてダストの量・性状等を考慮しながら選定してください。
※ L寸法は、ダスト排出部の付属品と処理風量により異なる場合があります。
