リサイクル 集塵
廃棄物受入施設における集塵設備
顧客名
大阪湾広域臨海環境整備センター
エリア
兵庫県
内容
海上輸送船積込時の飛散防止設備
所掌範囲
既設集塵設備老朽化に伴う更新工事
SUMMARY
プロジェクト概要・課題
- 8600Lx4670Wx12000Hの大型集塵機 (フィルタ面積：1350㎡)
- 払い落し方式をシェーキング式からパルスジェット式に変更
製造過程でのポイント
垂直方向の分割部の取合
大型集塵機は輸送限界寸法を超えているため、巾方向にも分割が必要でした。
現地工事の工数を低減するために、分割方式を1枚1枚のパネル式ではなく箱形状式としたために取合いに注意しながら製缶を行いました。
また、大型集塵機は内外補強の設計にも通常の集塵機とは異なる考慮が必要でした。
噴射管の穴位置
ろ布が長いため、穴位置がズレてしまうと、逆洗時払落し効果低減・ろ布破損の原因になる恐れがあります。そのため、噴射管の穴加工も慎重に施工いたしました。

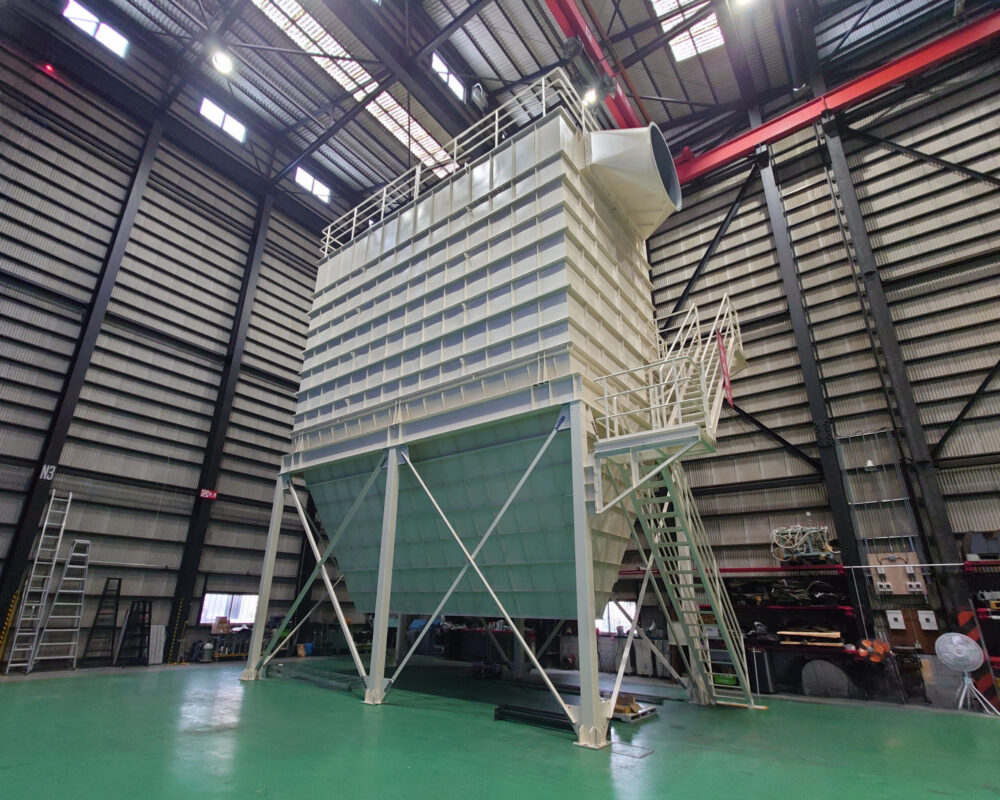

工場内での出荷前仮組の実施
大型集塵機ですが、出荷前に当社工場内にて一度組立をすることで、現地での作業をスムーズにしました。
